Vee redtakel 1500 kg, ligger 2 delen

PRODUCT INFORMATIE

Vee redtakel 1500 kg, ligger 2 delen

Veetakel 1500 kg, ligger bestaande uit 2 delen

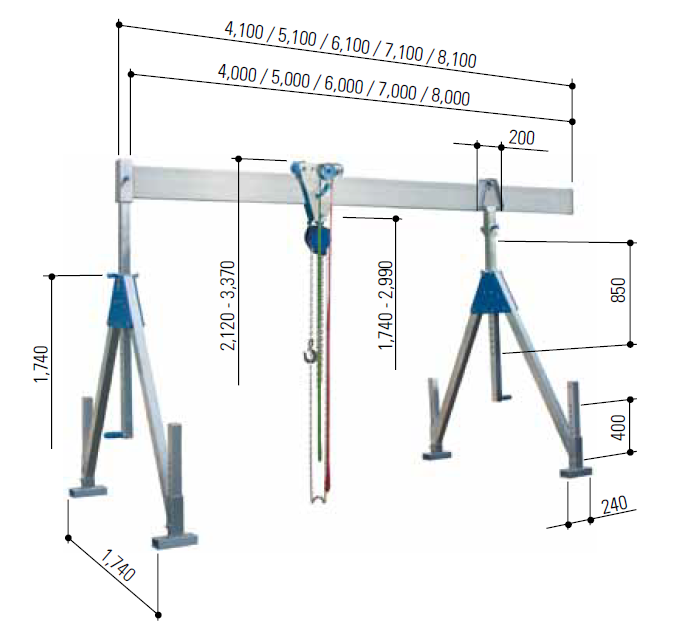

Aluminium portaalkraan stationair, middelgroot
draagvermogen 1.500 kg

ophangpunt min. - max. in mm: 1730 - 2980
totale hoogte min.- max. in mm: 2175 - 3425
instelbereik van de balksteun in mm: 850 - rasterafmeting 50
instelbereik van de stelvoet in mm: 400 - rasterafmeting 40
totaal instelbereik in mm: 1250
totale breedte van de kraan max. in mm: 4250
afstand tussen de zijsteunen op de vloer max. in mm: 3707
breedte van de zijsteun in mm: 1736
profiel van de steunbeugel in mm: 80x60
profiel van de balksteun in mm: 61x61
lengte van de balksteun 1 / 2 in mm: 1745 / 1495
aluminium balk: deelbare aluminium enkele balk
balkprofiel in mm: 220x60
totale balklengte in mm: 4090
bruikbare balklengte in mm: 3679

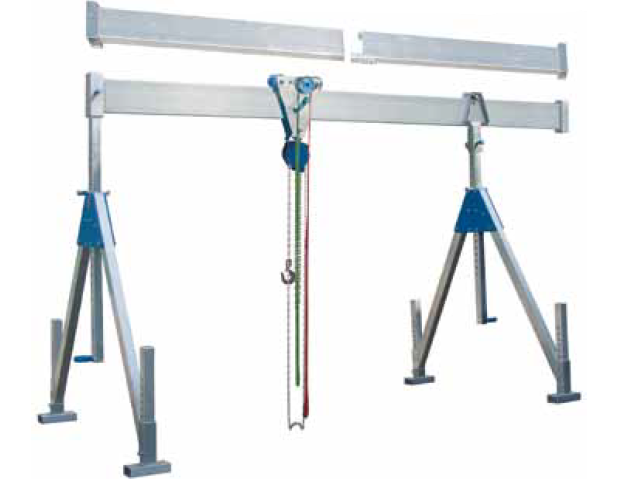

lengte van de gedeelde balkdelen in mm: 2000 / 2000
Een van de twee delen (met huls) kan als enkele balk worden gebruikt.
De volgende combinaties zijn mogelijk:
1. balklengte in mm: 4000
2. balklengte in mm: 2000
balkbehuizing 1: huls 82x82 met aanslag
balkbehuizing 2: eindstuk

incl. vergrendelbare trolley: gemiddelde riemlengte
De trolley is traploos verstelbaar onder belasting en kan
in elke positie op de aluminium balk worden vergrendeld.
* De ophangbout is ontworpen met een bajonetsluiting.
* De diameter van de ophangbout (26 mm)
is afgestemd op het draagvermogen van de aluminium portaalkraan.
incl. geïntegreerde horizontale versteller met aanslag
* Door gebruik te maken van de horizontale versteller kan de bruikbare lengte van de aluminium balk tussen
de zijsteunen traploos worden versteld.
